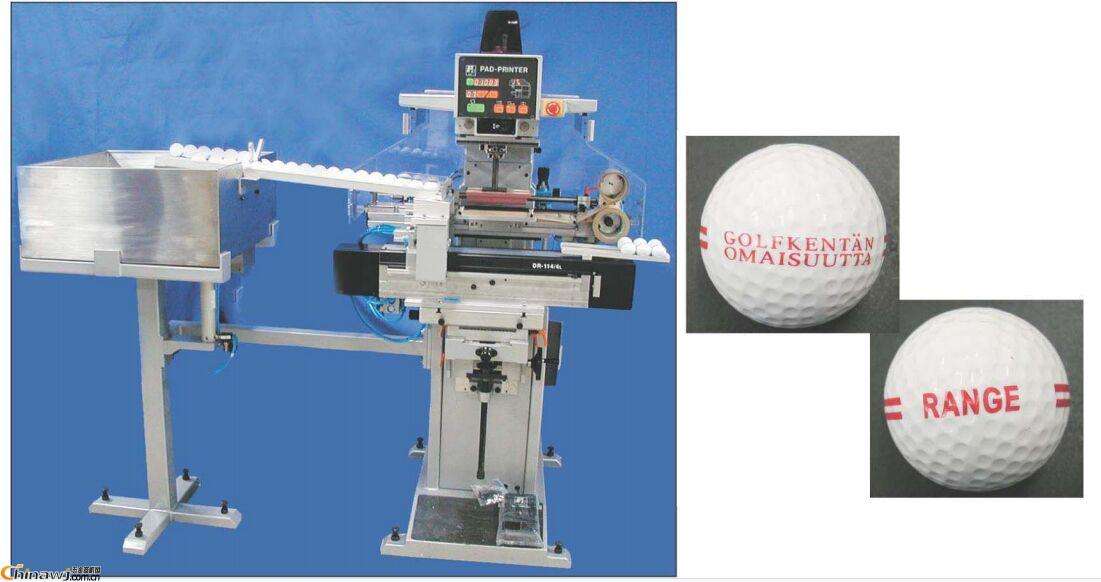

| 球形自動化移印機設備 |
球形自動化移印機設備專業適合金屬、玻璃、陶瓷、塑膠、木材、皮革等材質的印刷面積比較小的平面、弧面以及不規則面產品的精密印刷。如手機按鍵、高爾夫球及球頭、玩具、筆、鼠標、電子產品、工藝品、鞋跟等等
TM-160Y四工位轉盤移印機
產 品 簡 介
TM-160Y四工位轉盤移印機是一種通用型平面絲印機。能廣泛應用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、此精密型平面絲印機具有以下特點：
1、 高速轉盤高精度移印機是采用臺灣機械式凸輪分割器配合高強度旋轉平臺組建而成,由于分割器的平穩性強，所以在高速旋轉時沒有任何震動,而且分度準確，在印刷時可以進行多色套印而不走位。多工位的設計可以在印刷的同時任意取放工件,減少停止設備上料的時間,最快速度可達1000次/小時,是你大批量絲印的首選機型，尤其適合鏡片，按鍵，PVC膠片，卡類產品。工作臺在左右、前后、角度方面都能微調，且定位準確而穩定。
2、 自動起頭功能，拆洗網框更加方便.
3、 刮刀左右運動采用臺灣（上銀）直線導軌結構，運動輕巧平穩，提高印刷質量。
4、 日本（松下）PLC變頻器控制整機運轉.運轉數據更精確明顯
5、 自動記憶功能，印刷質量更高.鋼板位置左右調整。
6、 刮刀左右上下用松下雙伺服電機和同步帶傳動，運行更加穩定。
7、 轉盤采用分割器控制.臺面鑄鋁臺面精度高達0.1mm
8、 性能穩定，整臺機器采用世界先進微型電腦控制器控制。
9、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。
10、 采用臺灣亞德客和日本SMC公司最新氣動元件，動力暢順強勁，經久耐用。
11、 操作面板采用臺灣威綸觸摸屏靈敏輕觸制，可直接選用絲印功能反應敏捷使用方便。
性能介紹
二、技術參數：
1、印刷顔色 1色 (可套多色)
2、單周期 可以
3、持續運動 可以
4、項目計數 可以
5、各部位延時 可以（可調）
6、印刷速度 1500次/小時
7、最大鋼板 100mmX550mm
8、最大臺面面積 100mmX550mm
9、最大印刷面積 80mmX500mm
10、工件最大高度 80mm
11、膠頭升降行程 80mm
12、刮刀左右行程 420mm
13、轉盤直徑 ф400mm
14、機械手X行程 800mm
15、機械手Y行程 300mm
16、機械手速度 400mm/sec
17、產能（空轉） 1500PCS/H
18、刮刀、油刮上下行程 25mm
19、驅動 電動
20、控制系統 PLC
21、控制電壓 DC24V
22、電源電壓 220VAC 50/60Hz
23、連接負荷 2.2KW
24、氣動供應 4-6bar
25、空氣消耗 / 周期 2.1L
26、重量 約520 KG
三、機器操作安全性能：
TM-160Y四工位轉盤移印機機符合最新的工程式樣，如按要求使用絕對值得信賴。
機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢茫?dāng)事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
四、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油刮時，請按步驟操作。
（3）、增強防火意識，配備消防器材。
